10 черновых клетей прокатного стана с верхней и боковой подачей под углом 45°

Продукты

Оборудование основного прокатного стана
>

Предчистовой прокатный стан
Прокатный стан с циклическим напряжением с малой амплитудой
Оборудование для окончательной прокатки
>
Вспомогательное оборудование
>

Скрапные ножницы
Электрическая дуговая печь
>

Электрическая печь
Рудо термическая печь из Ферросплава
Параметры LF печи-ковш

Исследование

Сталепрокатные станы Станок горячей прокатки Станок для черновой обработки Холоднопрокатный стан Трамбовочная машина Блок прокатного стана Станок с ЧПУ Летающие ножницы Тандемные прокатные станы Печь с погруженной дугой

Введение
Параметры
Особенности
Запрос

Введение

Состав и использование оборудования

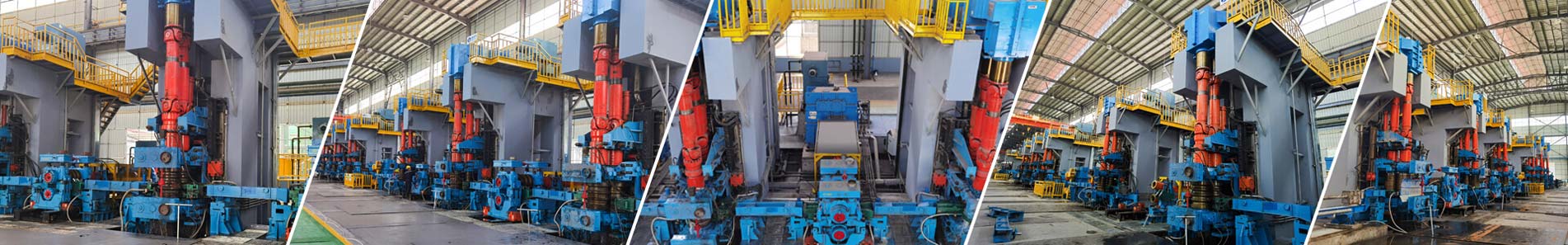

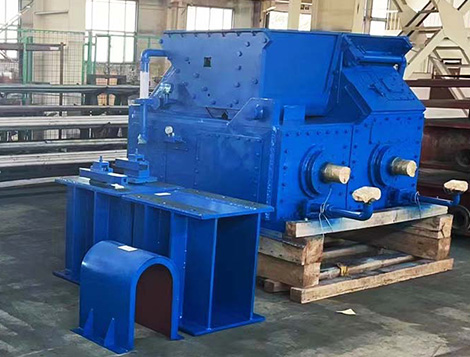

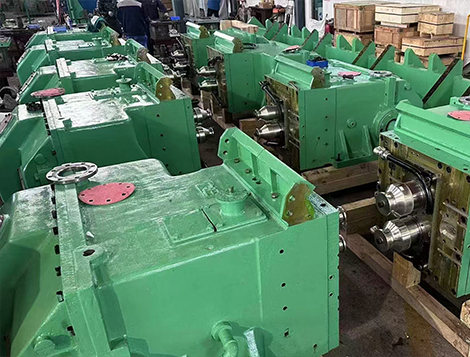

Данное оборудование представляет собой черновую клеть прокатного стана высокоскоростной прутковой/брусковой производственной линии с верхней и боковой подачей под углом 45°. Черновая клеть прокатного стана размещается в производственном цеху высокоскоростного пруткового производства. Состав оборудования: прокатный стан диаметром Φ200 (3 станин), прокатный стан диаметром Φ150 (7 станины), коробка повышения скорости, большое основание, водораздельный щит и гидроизоляционный желоб, буферная ёмкость, защитный кожух, муфта сцепления валов, соединяющий трубопровод черновой клети. Через чистовой прокатный стан проходит 10 станин последовательной микро-прокатки с натяжением, для подачи при производстве в прокатный стан проката диаметром Φ17-Φ21mm, получая готовую проволоку диаметром Φ5,5-Φ16mm. Оборудование обеспечивает скорость выхода 75m/s (когда спецификация готовой продукции составляет Φ5,5mm).

Параметры

Категория изделия m/s спецификация	Количество станин конструкции	Проектная скорость（m/s）	Гарантированная скорость（m/s）	Спецификации подачи сырья（mm）	Спецификации готовой продукции（mm）	Температура подачи сырья（℃）	Мощность электродвигателя（KW）	Тип стали для прокатки
Модель 84m/s незакручивающаяся с боковой подачей под углом 45°	оборудование с 6 станинами 6”×6	84	32-60	Φ13-15	Φ6.5-10	900-1050	1500	низкоуглеродистая сталь, среднеуглеродистая сталь, конструкционная сталь низколегированная сталь
	оборудование с 8 станинами 6”×8	84	32-65	Φ16-19	Φ6.5-12	900-1050	2500
	оборудование с 8 станинами 8”×2,6”×6	84	32-65	Φ16-19	Φ6.5-12	900-1050	2500
	оборудование с 10 станинами 8”×2,6”×8	84	40-70	Φ18-21	Φ5.5-16	900-1050	1500×3
Модель 90 m/s незакручивающаяся с верхней подачей под углом 45°	оборудование с 4 станинами 8”×4 или 6”×4	90	32-60	Φ10-15	Φ6.5-10	900-1050	1500
	оборудование с 6 станинами 8”×2,6”×4	90	40-60	Φ13-15	Φ6-10	900-1050	2500
	оборудование с 6 станинами 6”×6	90	40-60	Φ13-15	Φ6-10	900-1050	2500
	оборудование с 8 станинами 8”×2,6”×6	90	40-65	Φ16-21	Φ5.5-12	900-1050	2000×2
	оборудование с 8 станинами 8”×3,6”×5	90	40-65	Φ16-21	Φ5.5-12	900-1050	2000×2
	оборудование с 8 станинами 6”×8	90	40-65	Φ16-21	Φ5.5-12	900-1050	2000×2
	оборудование с 10 станинами 8”×3,6”×7	90	60-80	Φ17-21	Φ5.5-14	900-1050	1500×3
	оборудование с 10 станинами 8”×4,6”×6	90	60-80	Φ17-21	Φ5.5-16	900-1050	1500×3

Особенности

Основные технические характеристики оборудования

1. Технологические параметры

● Спецификация поступающего материала: Φ16-20mm

● Температура поступающего материала: ＞850℃

● Спецификация готовой продукции: Φ5,5-16mm

● Тип прокатываемой стали: низкоуглеродистая конструкционная сталь, среднеуглеродистая конструкционная сталь, низколегированная сталь, нержавеющая сталь, инструментальная сталь, титановая легированная сталь.

● Выходная скорость 10 станины: 75m/s

2. Характеристики оборудования

● Тип прокатного стана: прокатный стан с консольным буртиком кольцевого типа

● Количество станин: 10 шт. (диаметр проката 1-3 станины Φ200, диаметр проката 4-10 станины Φ150)

● Порядок расположения: верхняя подача под углом 45°, 10 станин объединенной передачи

● Габариты буртика: прокатный стан диаметром Φ200: Φ210,5-Φ189,5×Φ120,65×72mm

прокатный стан диаметром Φ150: Φ158,8-Φ142,9×Φ87,76×62mm

● Давление при прокатке: прокатный стан диаметром Φ200: 152KN

прокатный стан диаметром Φ150: 107,8KN

● Момент силы при прокатке: прокатный стан диаметром Φ200: 2,86KN·m

прокатный стан диаметром Φ150: 1.61KN·m

● Приводной электродвигатель: DC электродвигатель постоянного тока
